Camera máy RTK có chức năng gì? Ứng dụng trong đo đạc và bố trí điểm

Camera máy RTK không chỉ giúp người dùng quan sát mục tiêu mà còn hỗ trợ khảo sát bằng hình ảnh, đo các vị trí khó tiếp cận và bố trí điểm trực quan ngay trên màn hình điều khiển. Khi kết hợp với công nghệ GNSS, IMU và laser trên các dòng máy phù hợp, camera giúp công việc đo đạc ngoài thực địa linh hoạt và hiệu quả hơn.

Vậy camera máy GPS RTK có những chức năng gì, hoạt động ra sao và nên lựa chọn thiết bị nào? Hãy cùng iGeo Store tìm hiểu chi tiết trong bài viết dưới đây.

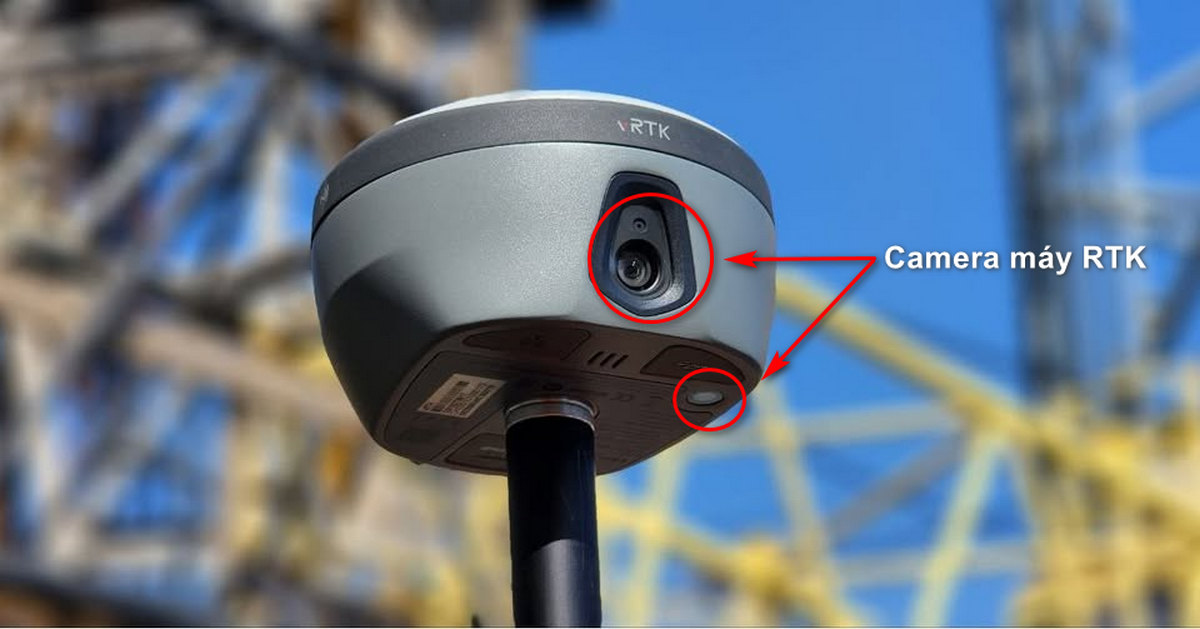

Camera máy GPS RTK có chức năng gì?

Tùy theo thiết kế và công nghệ được tích hợp, camera trên máy GPS RTK có thể phục vụ nhiều mục đích khác nhau. Những chức năng phổ biến gồm khảo sát bằng hình ảnh, hỗ trợ bố trí điểm, quan sát mục tiêu và kết hợp với laser để đo các vị trí khó tiếp cận.

Hỗ trợ khảo sát bằng hình ảnh

Một số máy RTK được trang bị camera và thuật toán xử lý hình ảnh, cho phép người dùng ghi nhận mục tiêu từ vị trí đứng an toàn hoặc thuận tiện hơn thay vì phải đưa trực tiếp sào đo đến từng điểm.

Tùy công nghệ của thiết bị, hình ảnh có thể được sử dụng để hỗ trợ xác định tọa độ hoặc thực hiện phép đo đến mục tiêu. Chức năng này hữu ích khi khảo sát các vị trí như góc công trình, mép rãnh hoặc điểm nằm sau vật cản.

Tuy nhiên, không phải máy RTK có camera nào cũng hỗ trợ tính toán tọa độ từ hình ảnh. Người dùng cần kiểm tra tính năng cụ thể của từng model trước khi lựa chọn.

Hỗ trợ bố trí điểm trực quan

Camera có thể cung cấp hình ảnh thực tế của khu vực thi công trên màn hình bộ điều khiển. Kết hợp với phần mềm bố trí điểm, người dùng dễ dàng quan sát hướng di chuyển và vị trí mục tiêu cần xác định ngoài thực địa.

Thay vì chỉ dựa vào mũi tên hoặc thông số khoảng cách, người đo có thể quan sát bối cảnh xung quanh để điều chỉnh vị trí thuận tiện hơn.

Chức năng này đặc biệt hữu ích trong công tác bố trí tim trục, điểm thiết kế, vị trí móng và các điểm khống chế phục vụ thi công, nếu thiết bị và phần mềm hỗ trợ.

Hỗ trợ đo tại vị trí khó tiếp cận

Khi điểm đo nằm sát hàng rào, bên kia rãnh hoặc ở khu vực khó đặt sào, việc tiếp cận trực tiếp có thể mất nhiều thời gian và tiềm ẩn rủi ro.

Trên những dòng máy tích hợp camera kết hợp laser và công nghệ đo chuyên dụng, người dùng có thể ngắm đến mục tiêu và thực hiện phép đo từ vị trí thuận tiện hơn. Điều này giúp hạn chế việc phải di chuyển đến sát điểm cần đo.

Cần lưu ý rằng khả năng đo không tiếp xúc phụ thuộc vào công nghệ tích hợp trên máy. Camera thông thường chỉ hỗ trợ quan sát, không tự động thay thế chức năng đo tọa độ của bộ thu GNSS.

Tăng hiệu quả và an toàn khi làm việc

Camera và các tính năng đo hỗ trợ hình ảnh giúp người dùng quan sát mục tiêu rõ ràng hơn, giảm thao tác dò tìm và hạn chế việc phải tiếp cận những vị trí không thuận lợi.

Trong thực tế, tính năng này có thể hỗ trợ khảo sát tại khu vực có chướng ngại vật, mép taluy hoặc gần công trình. Với những khu vực nguy hiểm như trạm điện đang vận hành, người đo vẫn phải tuân thủ quy định an toàn và không được tiếp cận hoặc thực hiện đo khi chưa bảo đảm điều kiện cho phép.

Camera máy GPS RTK hoạt động như thế nào?

Camera trên máy GPS RTK có thể được sử dụng theo những cách khác nhau tùy vào cấu hình thiết bị.

• Camera quan sát: Ghi nhận hình ảnh thực tế để người dùng xác định và quan sát mục tiêu trên màn hình điều khiển.
• Camera hỗ trợ bố trí điểm: Kết hợp hình ảnh thực tế với dữ liệu thiết kế và phần mềm bố trí để hướng dẫn người dùng đến vị trí cần xác định.
• Camera kết hợp laser: Hỗ trợ quan sát điểm ngắm laser và xác định mục tiêu cần đo. Trên thiết bị tương thích, dữ liệu đo laser được kết hợp với thông tin định vị để tính toán kết quả.
• Camera hỗ trợ khảo sát bằng hình ảnh: Trên các dòng máy có thuật toán xử lý hình ảnh chuyên dụng, dữ liệu hình ảnh có thể được sử dụng để hỗ trợ xác định tọa độ mục tiêu theo phương pháp mà nhà sản xuất thiết kế.

Điểm quan trọng là camera không hoạt động độc lập để tạo ra tọa độ trắc địa chính xác. Kết quả đo phụ thuộc vào sự phối hợp giữa phần cứng, thuật toán, dữ liệu GNSS hoặc laser và quy trình đo của từng thiết bị.

Tham khảo thêm: Nguyên lý đo bù nghiêng máy RTK là gì?

Khi nào nên sử dụng máy GPS RTK có camera?

Máy GPS RTK có camera phù hợp với các công việc cần quan sát mục tiêu trực quan, bố trí điểm nhanh hoặc đo những vị trí mà việc tiếp cận trực tiếp gặp khó khăn.

• Khảo sát địa hình và hiện trạng công trình: Camera giúp người đo quan sát mục tiêu và khu vực xung quanh rõ hơn. Với thiết bị hỗ trợ đo bằng hình ảnh hoặc laser, người dùng có thể tận dụng các chức năng này để xử lý một số điểm khó tiếp cận.
• Bố trí điểm trong thi công xây dựng: Camera hỗ trợ hiển thị bối cảnh thực tế, giúp người đo xác định hướng đến vị trí thiết kế và giảm thời gian tìm điểm. Tính năng này hữu ích khi bố trí điểm móng, tim trục hoặc vị trí công trình theo dữ liệu thiết kế.
• Đo các điểm bị che khuất hoặc khó đặt sào: Khi điểm đo nằm bên kia rãnh, sát hàng rào hoặc ở vị trí khó đưa sào đến, máy tích hợp camera và laser có thể hỗ trợ đo không tiếp xúc trong phạm vi và điều kiện kỹ thuật cho phép.
• Đo đạc tại khu vực có nhiều vật cản: Camera hỗ trợ người đo quan sát và xác định mục tiêu trực quan hơn, đặc biệt tại công trường có nhiều công trình, thiết bị hoặc đối tượng nằm gần nhau. Hiệu quả phụ thuộc vào tính năng camera và phần mềm được trang bị trên từng model.

Tham khảo: Nguyên lý hoạt động và ứng dụng của máy RTK trong đo đạc trắc địa

Top máy GPS RTK có camera đáng chú ý tại iGeo Store

Khi lựa chọn máy GPS RTK có camera, người dùng nên xem xét mục đích sử dụng thực tế thay vì chỉ dựa vào số lượng camera. Khả năng đo bằng hình ảnh, bố trí điểm trực quan và đo laser là những tính năng khác nhau, không phải model nào cũng có đầy đủ.

Máy GNSS RTK Hi-Target V600L tích hợp camera và laser

Hi-Target V600L là dòng máy GNSS RTK tích hợp công nghệ laser, camera kép và IMU, hướng đến các công việc khảo sát và bố trí điểm trong điều kiện địa hình phức tạp.

Các tính năng đáng chú ý của Hi-Target V600L gồm:

• Đo laser không tiếp xúc: Hỗ trợ đo các vị trí khó tiếp cận. Theo thông tin của nhà sản xuất, độ chính xác đo laser đạt mức RMS không quá 3 cm ở khoảng cách 5 m và không quá 5 cm ở khoảng cách 10 m trong điều kiện thử nghiệm quy định.
• Camera hỗ trợ ngắm laser: Hình ảnh giúp người dùng quan sát vị trí điểm laser trên mục tiêu, thuận tiện hơn khi thực hiện phép đo.
• Hỗ trợ bố trí điểm CAD theo hình ảnh thực tế: Kết hợp dữ liệu thiết kế với hình ảnh khu vực đo, giúp thao tác bố trí điểm trực quan hơn.
• Công nghệ bù nghiêng IMU: Hỗ trợ đo khi sào nghiêng trong phạm vi kỹ thuật cho phép, giảm yêu cầu phải giữ sào thẳng đứng tuyệt đối ở mỗi điểm.
• Đo đạc tại khu vực khó tiếp cận: Hữu ích khi làm việc gần hàng rào, qua rãnh hoặc ở một số vị trí mà việc đưa sào đến điểm đo gặp khó khăn.

Hi-Target V600L phù hợp với người dùng cần một thiết bị không chỉ phục vụ đo RTK thông thường mà còn có các công cụ hỗ trợ đo laser và bố trí điểm trực quan.

Tham khảo sản phẩm: Máy GNSS RTK Hi-Target V600L

Máy GNSS RTK Hi-Target vRTK với camera kép

Hi-Target vRTK là dòng máy GNSS RTK tích hợp camera kép, hỗ trợ các tác vụ khảo sát bằng hình ảnh và bố trí điểm trực quan theo cấu hình của thiết bị.

Một số điểm nổi bật của dòng máy này gồm:

• Hỗ trợ khảo sát bằng hình ảnh: Cho phép sử dụng hình ảnh và công nghệ xử lý chuyên dụng để phục vụ công tác xác định tọa độ mục tiêu theo phương pháp được hỗ trợ.
• Camera hỗ trợ bố trí điểm: Giúp người dùng quan sát khu vực cần bố trí trên màn hình điều khiển, thuận tiện hơn khi tìm điểm ngoài thực địa.
• Kết hợp công nghệ IMU: Hỗ trợ đo nghiêng, giảm thao tác căn chỉnh sào trong các điều kiện phù hợp.

Hi-Target vRTK là lựa chọn đáng cân nhắc nếu công việc thường xuyên cần khảo sát bằng hình ảnh và bố trí điểm trực quan. Trước khi mua, người dùng nên xác định rõ phạm vi đo, độ chính xác và các tính năng phần mềm cần thiết.

Máy GNSS RTK Hi-Target V500 với camera hỗ trợ công việc thực địa

Hi-Target V500 được trang bị camera hỗ trợ quan sát và các tác vụ đo đạc trực quan theo tính năng của thiết bị. Máy cũng tích hợp công nghệ bù nghiêng IMU, giúp người dùng thao tác linh hoạt hơn khi đo ngoài thực địa.

V500 có thể phù hợp với các đơn vị khảo sát, thi công cần thiết bị GNSS RTK phục vụ công việc định vị và muốn tận dụng thêm tính năng hình ảnh trong quá trình sử dụng.

Khi so sánh V500 với V600L, người dùng nên chú ý đến nhu cầu đo laser không tiếp xúc. V600L được thiết kế với hệ thống laser tích hợp, trong khi việc lựa chọn V500 cần căn cứ vào những tính năng thực tế mà công việc yêu cầu.

Kinh nghiệm chọn mua máy GPS RTK có camera

Để lựa chọn đúng thiết bị, bạn nên xác định rõ công việc chính là khảo sát địa hình, bố trí điểm công trình hay đo các mục tiêu khó tiếp cận.

• Nếu chủ yếu cần quan sát và bố trí điểm: Ưu tiên thiết bị có camera hỗ trợ phần mềm bố trí và hiển thị hình ảnh thực tế.
• Nếu thường xuyên cần khảo sát bằng hình ảnh: Kiểm tra xem model có hỗ trợ tính tọa độ từ ảnh hay chỉ sử dụng camera để quan sát.
• Nếu cần đo điểm không tiếp xúc: Nên chọn thiết bị tích hợp công nghệ laser phù hợp, đồng thời kiểm tra phạm vi đo và độ chính xác theo tài liệu nhà sản xuất.
• Nếu làm việc trên địa hình phức tạp: Cân nhắc thêm công nghệ IMU, khả năng bù nghiêng và điều kiện hoạt động của máy.
• Nếu cần sử dụng lâu dài: Quan tâm đến phần mềm đo đạc, khả năng xuất dữ liệu, chế độ bảo hành và hỗ trợ kỹ thuật sau bán hàng.

Không nên chỉ so sánh số lượng camera hoặc quảng cáo về độ chính xác. Hãy kiểm tra chức năng cụ thể và điều kiện thử nghiệm để bảo đảm thiết bị đáp ứng đúng yêu cầu công việc.

Mua máy GPS RTK có camera ở đâu?

Nếu đang tìm máy GPS RTK có camera phục vụ khảo sát và thi công, bạn nên lựa chọn đơn vị có khả năng tư vấn theo yêu cầu đo đạc thực tế, cung cấp thông tin kỹ thuật rõ ràng và hỗ trợ trong quá trình sử dụng.

iGeo Store cung cấp các dòng máy GNSS RTK phục vụ công tác trắc địa, khảo sát địa hình và xây dựng. Tùy nhu cầu, người dùng có thể tham khảo Hi-Target V600L nếu cần thêm tính năng đo laser, hoặc tìm hiểu Hi-Target vRTK và V500 cho các công việc có nhu cầu sử dụng camera và công nghệ hỗ trợ đo đạc.

Khi liên hệ tư vấn, bạn nên cung cấp thông tin về loại công việc, môi trường đo, yêu cầu độ chính xác và những tính năng cần sử dụng. Đây là cơ sở để lựa chọn model phù hợp, tránh mua thiết bị có tính năng vượt quá nhu cầu hoặc thiếu chức năng cần thiết.

Camera máy GPS RTK hỗ trợ người dùng quan sát mục tiêu, bố trí điểm trực quan và thực hiện các tác vụ khảo sát bằng hình ảnh trên những thiết bị có công nghệ phù hợp. Với các công việc cần đo tại vị trí khó tiếp cận, máy tích hợp camera và laser như Hi-Target V600L là lựa chọn đáng cân nhắc.

Để chọn đúng thiết bị, hãy xác định nhu cầu đo đạc và đối chiếu tính năng thực tế của từng model. iGeo Store có thể hỗ trợ bạn tìm hiểu các dòng máy GNSS RTK phù hợp với công việc khảo sát, xây dựng và bố trí điểm ngoài thực địa.

FAQ - Câu hỏi thường gặp

Camera máy GPS RTK có thể tự đo tọa độ không?

Không phải camera nào cũng có khả năng này. Một số máy chỉ dùng camera để quan sát và hỗ trợ bố trí điểm, trong khi các dòng có công nghệ xử lý hình ảnh hoặc laser chuyên dụng mới hỗ trợ những phương pháp đo không tiếp xúc nhất định.

Máy GPS RTK có camera có đo được ở nơi không có tín hiệu GNSS không?

Khả năng này phụ thuộc vào công nghệ của thiết bị. Với máy tích hợp laser và hệ thống đo phù hợp như Hi-Target V600L, người dùng có thể thực hiện một số phép đo laser trong khu vực không có tín hiệu GNSS trực tiếp tại mục tiêu. Tuy nhiên, phạm vi đo, độ chính xác và điều kiện sử dụng vẫn phải tuân theo thông số kỹ thuật của nhà sản xuất.

Hi-Target V600L khác gì máy RTK có camera thông thường?

Điểm khác biệt đáng chú ý của V600L là sự kết hợp giữa GNSS RTK, camera kép, IMU và laser. Nhờ đó, thiết bị hỗ trợ thêm các tác vụ đo laser không tiếp xúc và bố trí điểm theo hình ảnh thực tế, bên cạnh chức năng định vị GNSS.

Có nên mua máy GPS RTK có camera không?

Nếu công việc thường xuyên cần bố trí điểm trực quan, khảo sát bằng hình ảnh hoặc đo tại vị trí khó tiếp cận, camera có thể giúp tăng hiệu quả làm việc. Nếu chỉ cần đo tọa độ RTK thông thường, bạn nên so sánh chi phí và nhu cầu thực tế trước khi chọn dòng máy có nhiều tính năng nâng cao.
