Nguyên lý đo bù nghiêng máy RTK là gì? Top dòng máy công nghệ IMU nổi bật

Trong công tác đo đạc trắc địa, việc dựng sào máy GNSS RTK thẳng đứng tại mọi vị trí không phải lúc nào cũng thuận tiện. Những điểm nằm sát tường, dưới mái che, gần chướng ngại vật hoặc ở vị trí khó tiếp cận có thể khiến kỹ sư mất nhiều thời gian căn chỉnh thiết bị.

Để giải quyết vấn đề này, nhiều dòng máy hiện đại được trang bị công nghệ bù nghiêng IMU. Vậy bù nghiêng máy RTK là gì, hoạt động theo nguyên lý nào và mang lại lợi ích gì trong thực tế? Cùng iGeo Store tìm hiểu chi tiết và tham khảo một số mẫu máy RTK Hi-Target có công nghệ này trong bài viết dưới đây.

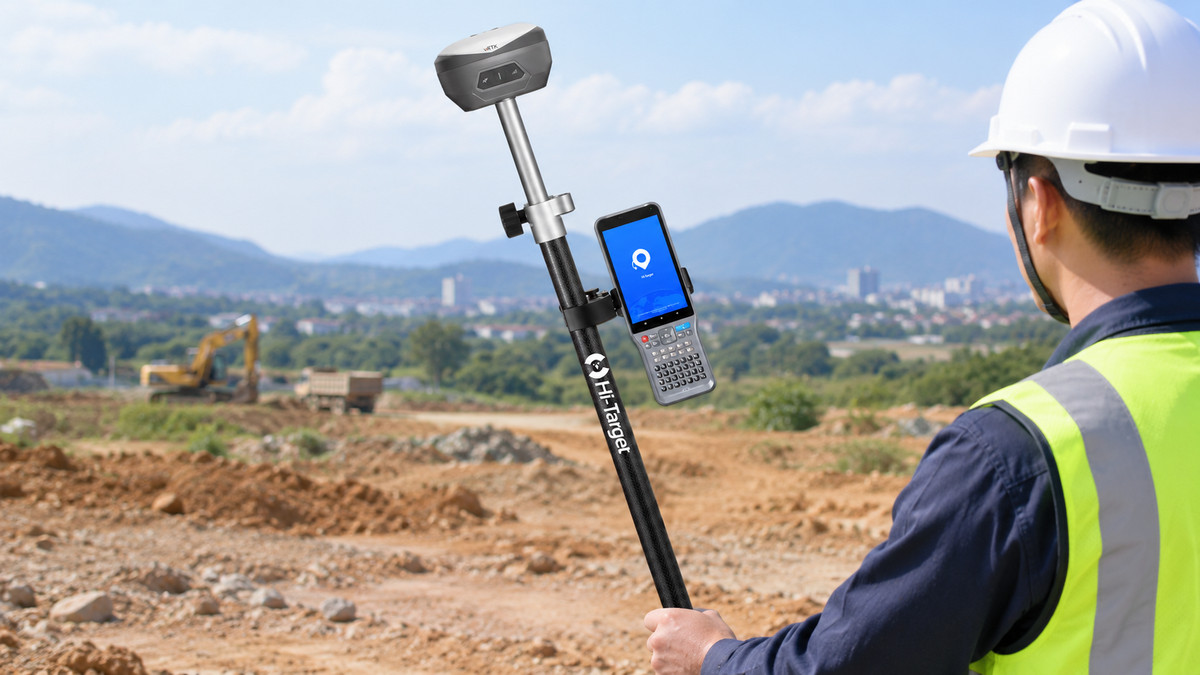

Bù nghiêng máy RTK là gì?

Bù nghiêng máy RTK là công nghệ cho phép xác định tọa độ điểm cần đo ngay cả khi sào máy không được dựng thẳng đứng. Tính năng này thường sử dụng cảm biến IMU kết hợp với dữ liệu GNSS, chiều cao sào và thuật toán tính toán để xác định vị trí thực tế của điểm đo.

Ở phương pháp đo thông thường, người dùng cần đặt chân sào đúng tại điểm cần xác định và giữ sào thẳng đứng để đầu thu GNSS nằm trên cùng phương thẳng đứng với điểm đo. Khi sào bị nghiêng, vị trí đầu thu sẽ lệch khỏi phương thẳng đứng đi qua chân sào, tạo ra sai lệch nếu không được hiệu chỉnh.

Với công nghệ bù nghiêng, máy có thể tính toán độ lệch này để xác định tọa độ của điểm tại chân sào mà không yêu cầu người đo phải cân sào chính xác như phương pháp truyền thống.

>>> Tham khảo thêm: Nguyên lý hoạt động và ứng dụng của máy RTK trong đo đạc trắc địa

Bù nghiêng IMU có tác dụng gì?

Công nghệ bù nghiêng máy RTK mang lại nhiều lợi ích trong quá trình khảo sát ngoài thực địa, đặc biệt ở những khu vực khó đặt sào thẳng đứng.

• Đo điểm tại vị trí khó tiếp cận: Hỗ trợ đo các điểm sát tường, góc công trình, cạnh hàng rào hoặc khu vực có vật cản khiến việc dựng sào gặp khó khăn.
• Rút ngắn thời gian thao tác: Giảm thời gian căn chỉnh sào tại từng điểm, giúp quá trình thu thập dữ liệu diễn ra thuận tiện hơn.
• Hỗ trợ đo ở địa hình phức tạp: Tăng tính linh hoạt khi làm việc tại khu vực gồ ghề hoặc những vị trí không thuận lợi để dựng sào.
• Hạn chế một số sai sót do sào không thẳng đứng: Khi cảm biến và thuật toán hoạt động đúng điều kiện kỹ thuật, thiết bị có thể hiệu chỉnh độ lệch giữa đầu thu GNSS và điểm cần đo.
• Tăng tính an toàn trong một số tình huống: Cho phép đo các điểm khó tiếp cận từ vị trí đứng thuận lợi hơn, thay vì cố đưa sào đến nơi nguy hiểm.

Cần lưu ý rằng bù nghiêng không thay thế hoàn toàn thao tác đo kiểm. Khi yêu cầu độ chính xác cao, người dùng vẫn cần tuân thủ quy trình đo và kiểm tra kết quả theo yêu cầu của công việc.

Nguyên lý đo bù nghiêng máy RTK là gì?

Nguyên lý đo bù nghiêng máy RTK là sử dụng cảm biến IMU để xác định góc nghiêng và hướng nghiêng của sào đo, sau đó kết hợp với dữ liệu định vị GNSS để tính toán tọa độ thực tế của điểm cần đo. Nhờ đó, người dùng có thể đo điểm mà không cần giữ sào thẳng đứng tuyệt đối như phương pháp đo RTK thông thường.

Công nghệ này hoạt động dựa trên 3 yếu tố chính:

• Cảm biến IMU: Ghi nhận chuyển động, góc nghiêng và hướng nghiêng của sào đo.
• Dữ liệu GNSS RTK: Cung cấp tọa độ chính xác của anten GNSS thông qua tín hiệu vệ tinh và dữ liệu hiệu chỉnh RTK.
• Bộ xử lý bù nghiêng: Kết hợp thông tin từ IMU và GNSS để xác định vị trí đầu sào, từ đó tính ra tọa độ của điểm cần đo.

Điểm quan trọng là máy không đơn thuần lấy tọa độ tại vị trí anten GNSS. Khi sào bị nghiêng, hệ thống phải tính toán độ lệch giữa anten và đầu sào dựa trên góc nghiêng, hướng nghiêng và chiều dài sào để xác định đúng vị trí cần đo.

Khi nào nên sử dụng bù nghiêng máy RTK?

Bù nghiêng máy RTK đặc biệt hữu ích khi địa hình hoặc vật cản khiến người đo khó dựng sào thẳng đứng tại điểm cần xác định tọa độ. Công nghệ này giúp thao tác đo linh hoạt hơn, tiết kiệm thời gian và giảm khó khăn khi làm việc ngoài thực địa.

Một số trường hợp nên sử dụng bù nghiêng máy RTK gồm:

• Đo sát tường, góc công trình: Hỗ trợ xác định tọa độ tại những vị trí khó đặt sào thẳng đứng do vướng tường hoặc kết cấu xây dựng.
• Đo tại khu vực có vật cản: Hữu ích khi cần tiếp cận các điểm đo gần hàng rào, bụi cây hoặc chướng ngại vật khiến việc dựng sào gặp khó khăn.
• Đo địa hình phức tạp: Giúp thao tác thuận tiện hơn trên nền đất không bằng phẳng hoặc tại những vị trí khó giữ sào thẳng đứng.
• Đo nhiều điểm trong thời gian ngắn: Giảm thao tác căn chỉnh sào tại từng điểm, từ đó nâng cao hiệu suất khảo sát và đo đạc.
• Đo tại vị trí khó tiếp cận: Hỗ trợ lấy điểm ở những vị trí mà người đo không thể đặt chân hoặc dựng sào theo tư thế thông thường, nếu vẫn bảo đảm điều kiện thu tín hiệu và giới hạn bù nghiêng của thiết bị.

Lưu ý: Bù nghiêng không thay thế hoàn toàn phương pháp đo RTK thông thường. Độ chính xác phụ thuộc vào công nghệ bù nghiêng, trạng thái hiệu chuẩn, điều kiện thu tín hiệu GNSS và giới hạn góc nghiêng của từng thiết bị. Với các điểm đo yêu cầu độ chính xác cao, người dùng nên kiểm tra thông số kỹ thuật và thực hiện đo kiểm theo hướng dẫn của nhà sản xuất.

Ưu điểm và hạn chế của bù nghiêng máy RTK

Công nghệ bù nghiêng giúp nâng cao tính linh hoạt khi đo đạc, nhưng hiệu quả sử dụng phụ thuộc vào thiết bị, môi trường và thao tác của người vận hành.

Ưu điểm của công nghệ bù nghiêng

• Tăng hiệu suất đo đạc: Giảm thời gian căn chỉnh sào tại những điểm khó đặt thẳng, nhất là khi cần thu thập nhiều điểm ngoài thực địa.
• Mở rộng khả năng tiếp cận điểm đo: Hỗ trợ đo tại các vị trí sát vật cản hoặc địa hình không thuận lợi cho thao tác truyền thống.
• Giảm phụ thuộc vào việc cân sào: Người dùng không cần duy trì sào thẳng đứng trong phạm vi mà thiết bị hỗ trợ bù nghiêng.
• Hỗ trợ công tác khảo sát linh hoạt hơn: Phù hợp với nhiều tình huống đo địa hình, địa chính và khảo sát công trình.

Những hạn chế cần lưu ý

• Độ chính xác phụ thuộc góc nghiêng: Độ không chắc chắn của kết quả có thể tăng khi góc nghiêng lớn. Cần tham khảo thông số kỹ thuật của từng model.
• Phụ thuộc vào chất lượng dữ liệu GNSS: Bù nghiêng không thay thế dữ liệu định vị vệ tinh và dữ liệu hiệu chỉnh RTK.
• Cần nhập đúng chiều cao sào: Khai báo sai chiều cao hoặc đặt chân sào không đúng điểm có thể làm kết quả sai lệch.
• Cần tuân thủ giới hạn thiết bị: Không nên sử dụng vượt quá góc nghiêng hoặc điều kiện vận hành do nhà sản xuất quy định.
• Không phù hợp để bỏ qua bước kiểm tra: Với điểm khống chế hoặc công việc có yêu cầu độ chính xác nghiêm ngặt, cần thực hiện kiểm tra độc lập theo quy trình kỹ thuật.

Một số máy RTK có công nghệ IMU nổi bật

Nếu thường xuyên đo đạc ở khu vực có vật cản, góc công trình hoặc địa hình khó thao tác, người dùng có thể cân nhắc các dòng máy RTK tích hợp bù nghiêng IMU. Dưới đây là ba model Hi-Target đang được giới thiệu tại iGeo Store.

Máy GNSS RTK Hi-Target V600L

Hi-Target V600L là dòng máy GNSS RTK tích hợp công nghệ đo nghiêng IMU, camera và đo laser. Thiết bị hướng đến các công việc cần tăng khả năng tiếp cận điểm đo, đặc biệt ở những vị trí mà việc đưa sào đến đúng điểm gặp trở ngại.

Một số đặc điểm đáng chú ý của Hi-Target V600L:

• Bù nghiêng IMU đến 60 độ: Hỗ trợ đo khi sào nghiêng trong giới hạn kỹ thuật được công bố.
• Đo nghiêng không cần khởi tạo theo thông tin sản phẩm: Giúp người dùng rút ngắn thao tác chuẩn bị khi triển khai công việc.
• Tích hợp đo laser: Hỗ trợ đo tại một số vị trí khó tiếp cận trực tiếp bằng chân sào, theo điều kiện và giới hạn của chức năng đo laser.
• Camera hỗ trợ đo đạc: Cung cấp hình ảnh trực quan để hỗ trợ xác định mục tiêu và thao tác tại hiện trường.
• Thiết kế bảo vệ IP68: Hỗ trợ thiết bị hoạt động trong môi trường ngoài trời theo điều kiện bảo vệ được công bố.

V600L phù hợp để cân nhắc khi công việc cần kết hợp định vị GNSS, bù nghiêng và các phương thức đo hỗ trợ tiếp cận điểm. Người dùng nên xem xét thêm yêu cầu thực tế, điều kiện tín hiệu và thông số đo laser trước khi lựa chọn.

Máy GNSS RTK Hi-Target V500

Hi-Target V500 là máy GNSS RTK được trang bị cảm biến IMU và camera, hỗ trợ đo đạc cũng như bố trí điểm ngoài thực địa. Thiết bị kết hợp khả năng định vị GNSS với công nghệ đo nghiêng để tăng tính linh hoạt khi thao tác ở những vị trí khó dựng sào thẳng đứng.

Các điểm nổi bật của Hi-Target V500 gồm:

• Bù nghiêng IMU: Hỗ trợ tính toán tọa độ điểm khi sào nghiêng trong phạm vi thiết bị cho phép.
• Tự động khởi tạo công nghệ nghiêng theo thông tin sản phẩm: Giảm các thao tác chuẩn bị riêng cho chức năng đo nghiêng.
• Tích hợp camera: Hỗ trợ đo ảnh và bố trí điểm trực quan trong những công việc phù hợp.
• Hỗ trợ nhiều hệ vệ tinh GNSS: Giúp thiết bị thu thập dữ liệu định vị từ các hệ vệ tinh tương thích.
• Hỗ trợ đo RTK và các phương thức đo khác: Phục vụ những công việc như khảo sát địa hình, đo đạc địa chính và bố trí điểm công trình.

Hi-Target V500 là lựa chọn đáng cân nhắc với người dùng cần máy RTK tích hợp bù nghiêng và camera phục vụ công việc khảo sát thường xuyên. Khi đánh giá thiết bị, nên đối chiếu thông số chính thức và yêu cầu kỹ thuật của dự án thay vì chỉ dựa vào số lượng tính năng.

Máy GNSS RTK Hi-Target vRTK

Hi-Target vRTK là dòng máy GNSS RTK tích hợp camera kép và công nghệ bù nghiêng IMU. Ngoài khả năng định vị, thiết bị còn hỗ trợ các tính năng đo ảnh và bố trí điểm trực quan, giúp người dùng thuận tiện hơn khi làm việc tại hiện trường.

Một số đặc điểm nổi bật của Hi-Target vRTK:

• Bù nghiêng IMU: Hỗ trợ đo khi sào nghiêng trong phạm vi kỹ thuật của thiết bị, giúp giảm nhu cầu cân sào tại các điểm khó thao tác.
• Camera kép: Hỗ trợ quan sát mục tiêu và thực hiện các tác vụ đo ảnh, bố trí điểm theo chức năng được trang bị.
• Hỗ trợ bố trí điểm trực quan: Giúp người vận hành xác định hướng đến vị trí thiết kế thông qua giao diện và hình ảnh hỗ trợ.
• Công nghệ GNSS đa hệ vệ tinh: Thu nhận tín hiệu từ các hệ vệ tinh tương thích để phục vụ định vị.
• Hỗ trợ kết nối và phát dữ liệu hiệu chỉnh: Cho phép triển khai các cấu hình làm việc phù hợp với nhu cầu đo đạc.

Hi-Target vRTK phù hợp với người dùng quan tâm đến khả năng kết hợp bù nghiêng, camera kép và bố trí điểm trực quan trong cùng một thiết bị. Khi lựa chọn, cần cân nhắc các tác vụ thường xuyên thực hiện để xác định liệu những tính năng này có thực sự đáp ứng nhu cầu công việc hay không.

Lưu ý khi sử dụng bù nghiêng trên máy RTK

Để khai thác hiệu quả tính năng bù nghiêng máy RTK, người dùng cần thiết lập đúng thông số và tuân thủ quy trình vận hành của nhà sản xuất.

• Kiểm tra trạng thái định vị: Bảo đảm máy có nghiệm định vị phù hợp và dữ liệu hiệu chỉnh hoạt động theo yêu cầu của công việc.
• Khai báo đúng chiều cao sào: Kiểm tra phương pháp đo và giá trị chiều cao sào trước khi lưu điểm.
• Theo dõi góc nghiêng: Không vượt quá giới hạn mà model đang sử dụng hỗ trợ.
• Đặt chân sào đúng vị trí: Bù nghiêng chỉ hiệu chỉnh độ lệch hình học, không thể bù cho việc chân sào đặt sai điểm.
• Đo kiểm tại điểm phù hợp: Khi triển khai công việc quan trọng, nên kiểm tra kết quả tại điểm đã biết tọa độ hoặc thực hiện phép đo kiểm độc lập.
• Tuân thủ hướng dẫn thiết bị: Mỗi model có thể có quy trình khởi tạo, trạng thái hoạt động và giới hạn kỹ thuật khác nhau.

Trong thực tế, bù nghiêng nên được xem là công cụ hỗ trợ nâng cao hiệu suất đo đạc, không phải lý do để bỏ qua các bước kiểm tra kỹ thuật. Với những điểm yêu cầu độ chính xác cao, người đo cần lựa chọn phương pháp phù hợp và đánh giá kết quả theo tiêu chuẩn của dự án.

Bù nghiêng máy RTK là công nghệ hữu ích trong đo đạc trắc địa, giúp người dùng xác định tọa độ điểm khi không thể giữ sào thẳng đứng như phương pháp truyền thống. Nhờ kết hợp cảm biến IMU, dữ liệu GNSS và thuật toán tính toán, chức năng này hỗ trợ tăng tính linh hoạt và rút ngắn thao tác ở những vị trí khó đo.

Nếu đang tìm kiếm máy GNSS RTK tích hợp bù nghiêng, người dùng có thể tham khảo Hi-Target V600L, Hi-Target V500 và Hi-Target vRTK tại iGeo Store. Để chọn đúng thiết bị, nên cân nhắc loại công việc, điều kiện địa hình, các tính năng bổ trợ cần thiết và yêu cầu độ chính xác của dự án.

FAQ - Câu hỏi thường gặp

1. Bù nghiêng máy RTK có phải là công nghệ IMU không?

Trong nhiều dòng máy GNSS RTK hiện nay, chức năng bù nghiêng sử dụng cảm biến IMU kết hợp dữ liệu GNSS và thuật toán tính toán.

2. Máy RTK bù nghiêng có cần dựng sào thẳng đứng không?

Khi sử dụng chức năng bù nghiêng, sào có thể được đặt nghiêng trong giới hạn thiết bị hỗ trợ. Người dùng vẫn cần đặt chân sào đúng điểm, khai báo đúng chiều cao và bảo đảm điều kiện đo đáp ứng yêu cầu kỹ thuật.

3. Bù nghiêng máy RTK có làm tăng độ chính xác không?

Không nên mặc định rằng bù nghiêng luôn làm tăng độ chính xác. Công nghệ này giúp xác định tọa độ khi sào nghiêng và giảm sai lệch do sào không thẳng đứng nếu hệ thống hoạt động đúng. Tuy nhiên, kết quả còn phụ thuộc vào góc nghiêng, cảm biến, dữ liệu GNSS, chiều cao sào và thao tác đo.

4. Máy RTK bù nghiêng có thể đo ở nơi không có tín hiệu vệ tinh không?

Không thể chỉ dựa vào IMU để thay thế định vị GNSS RTK trong mọi điều kiện. Nếu tín hiệu vệ tinh bị che khuất hoặc mất hoàn toàn, chức năng bù nghiêng thông thường không tự bảo đảm kết quả tọa độ RTK chính xác. Một số thiết bị có thêm camera hoặc laser để hỗ trợ đo ở tình huống cụ thể, nhưng cần tuân thủ giới hạn của từng chức năng.

5. Hi-Target V600L, V500 và vRTK có gì khác nhau?

Cả ba model đều có công nghệ bù nghiêng, nhưng khác nhau về cấu hình và các tính năng bổ trợ. V600L nổi bật với đo laser kết hợp camera, V500 tích hợp camera phục vụ đo ảnh và bố trí điểm, còn vRTK được trang bị camera kép và các tính năng hỗ trợ bố trí điểm trực quan. Người dùng nên lựa chọn theo công việc thực tế, mức đầu tư và yêu cầu kỹ thuật.
